توضیحات

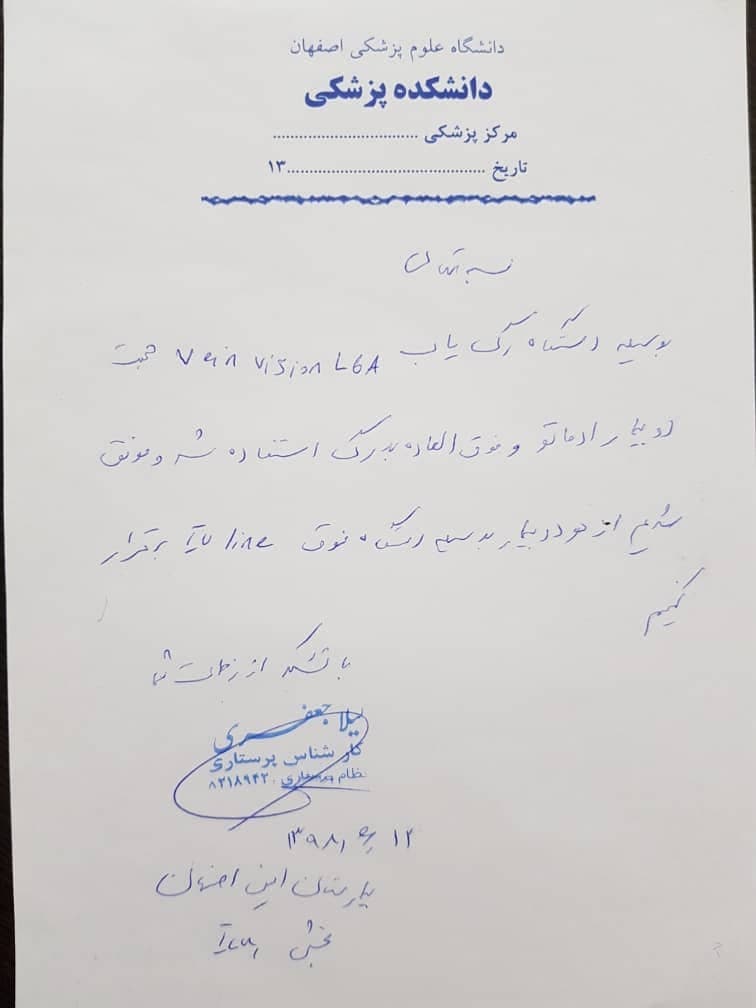

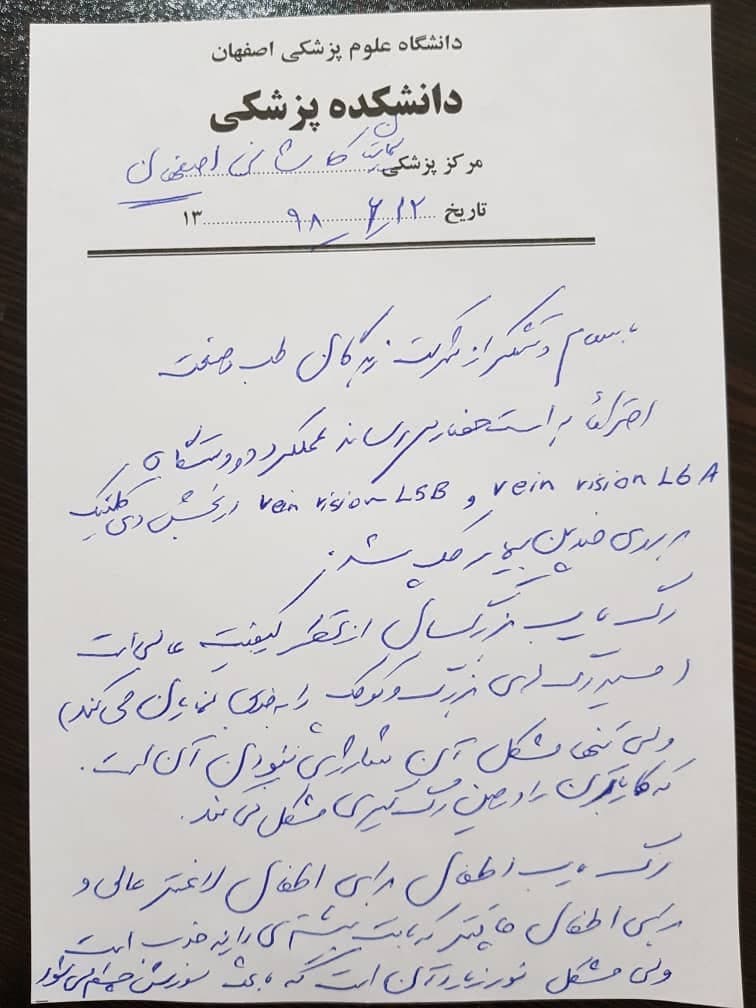

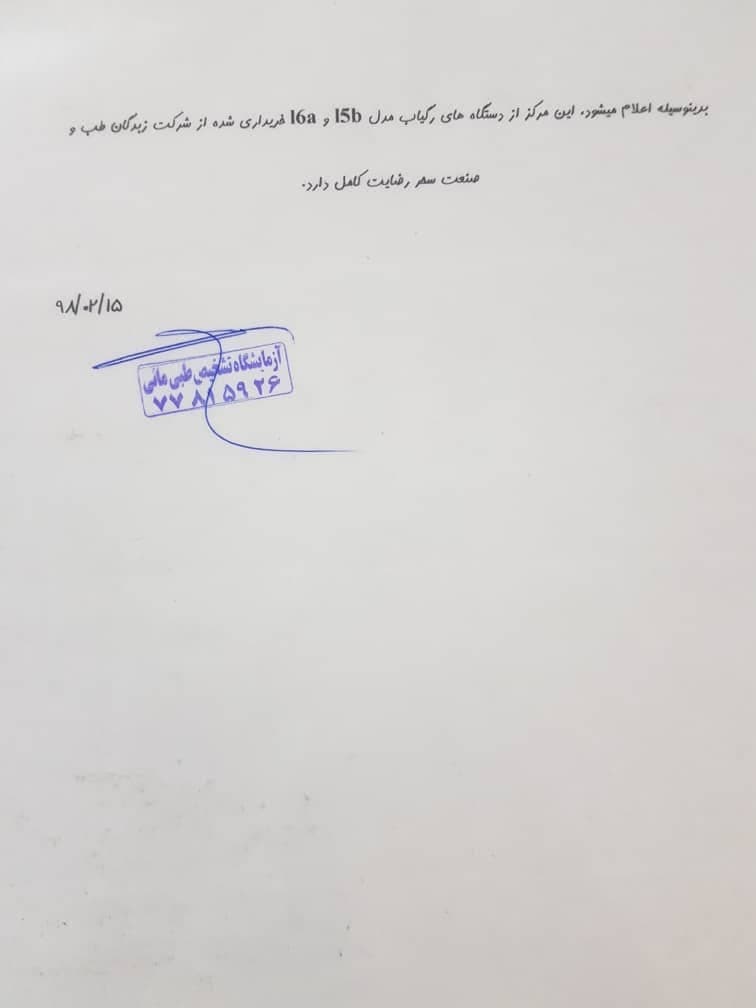

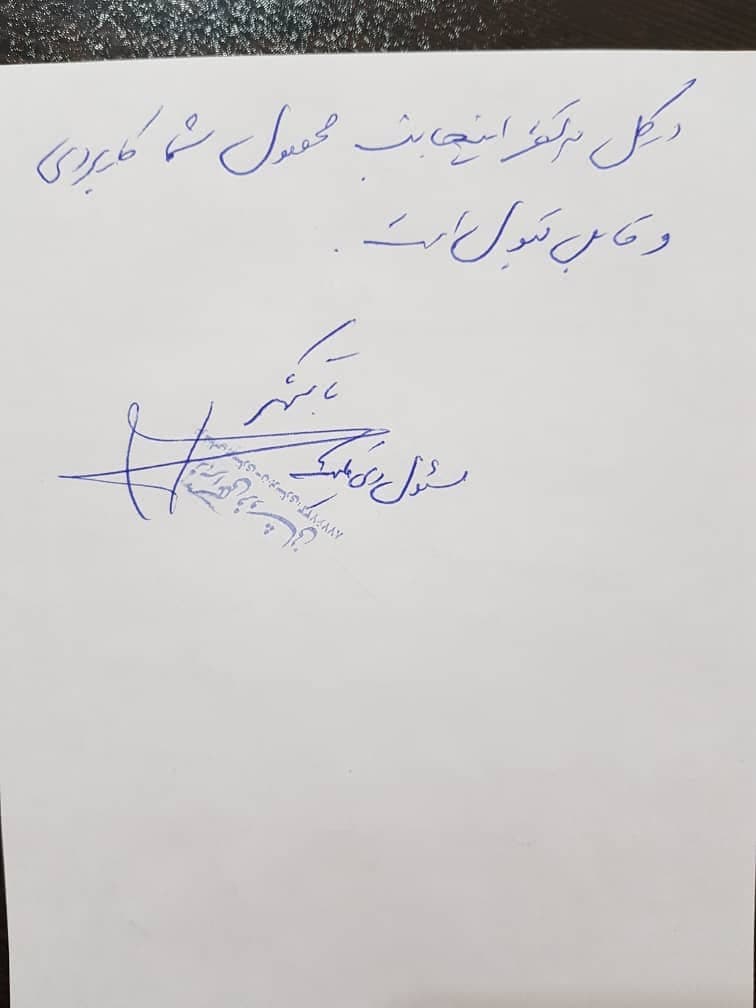

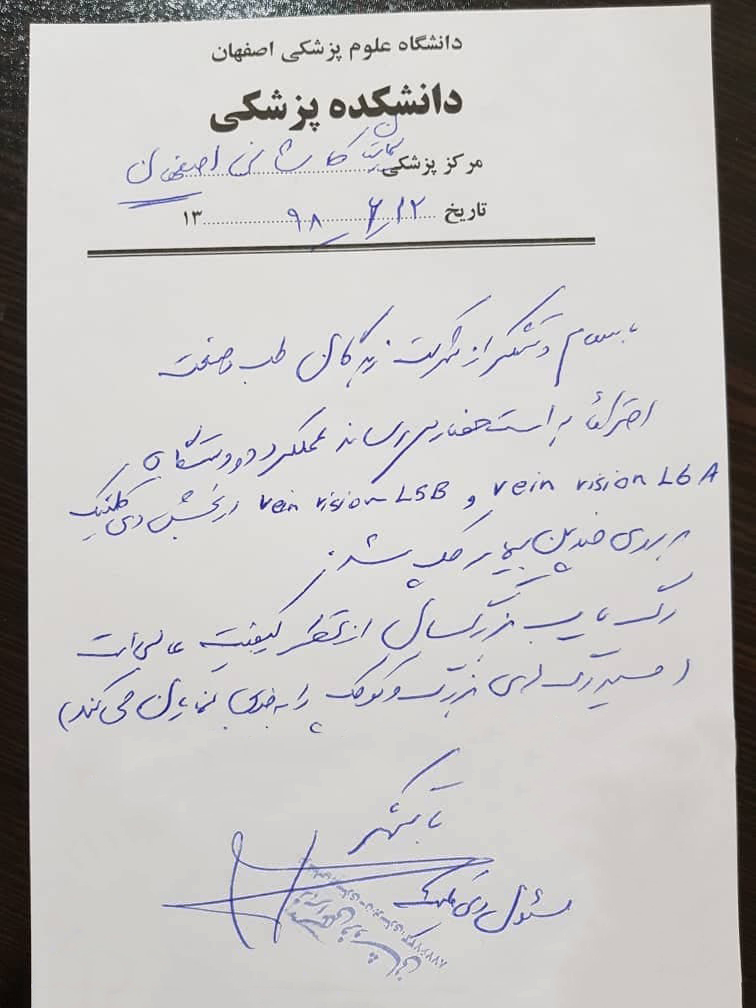

توجه : رضایت مشتریان با مهر و امضای بیمارستان ها برای شما قابل استعلام میباشد( در انتهای این صفحه تعدادی قرار داده شدند)
دستگاه رگیاب چیست و چه کاربردی دارد؟
پیدا نکردن رگ در بیمار چاق، نوزاد نارس، سالمند با پوست شکننده یا بیمار شیمیدرمانی، یکی از رایجترین دلایل تزریق ناموفق و شکایت بیمار است. دستگاه رگیاب برای همین نقطه ضعف ساخته شده: نمایش مسیر وریدهای سطحی روی پوست، پیش از فرو کردن سوزن. این راهنما بر پایه نحوه کار واقعی این دستگاهها، تفاوت مدلها، و نکاتی نوشته شده که هنگام خرید بیشترین اثر را روی نتیجه کار دارد.
تعریف و اصول عملکرد دستگاه رگیاب

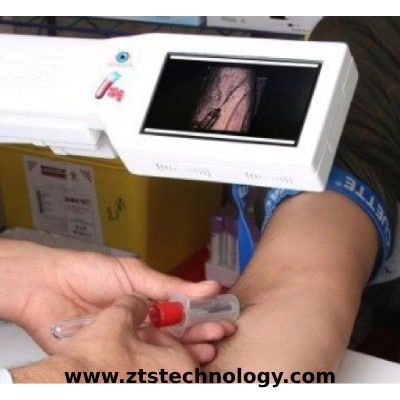

دستگاه رگیاب (Vein Finder یا Vein Viewer) یک ابزار کمکی تصویربرداری است که با نور، محل عبور وریدهای نزدیک به سطح پوست را قابل دیدن میکند. این دستگاه تشخیص پزشکی انجام نمیدهد و جای مهارت کاربر را نمیگیرد؛ کارش کاهش حدس و خطاست.
پایه علمی ماجرا ساده است. هموگلوبین در نور نزدیک به مادون قرمز، معمولاً در محدوده تقریبی 700700700 تا 100010001000 نانومتر، نور را بیشتر از بافت اطراف جذب میکند. سنسور دستگاه این تفاوت جذب را میبیند و آن را به تصویری تبدیل میکند که مسیر رگ در آن تیرهتر یا برجستهتر از پوست است.
خروجی این تصویر دو شکل دارد. یا مستقیماً روی پوست بیمار پروجکت میشود (کاربر همانجا نگاه میکند و سوزن را میگذارد)، یا روی نمایشگر دستگاه نمایش داده میشود. مدل پروجکشن برای کار عملی راحتتر است، چون چشم کاربر از محل تزریق جدا نمیشود.
کاربرد در تزریق، خونگیری و اهداف پزشکی
جاهایی که این دستگاه واقعاً به کار میآید:
- خونگیری و رگگیری در بیماران با دسترسی وریدی دشوار (DIVA)
- تزریق وریدی و تعبیه آنژیوکت در بخش اورژانس و اطفال
- بیماران انکولوژی که وریدهایشان پس از دورههای شیمیدرمانی آسیب دیده
- بیماران چاق، ادماتوز، دهیدراته یا با پوست تیره که لمس و دید معمول جواب نمیدهد
- آزمایشگاهها و مراکز نمونهگیری با حجم بالای مراجعه
- کلینیکهای زیبایی برای اسکلروتراپی و کارهای مرتبط با وریدهای سطحی
یک محدودیت مهم که فروشندهها کمتر میگویند: این دستگاهها فقط وریدهای سطحی را نشان میدهند. برای دسترسی به وریدهای عمقی یا مرکزی، ابزار درست سونوگرافی است، نه رگیاب نوری. بافت چربی ضخیم هم عمق مفید تصویر را کم میکند.
انواع دستگاه رگیاب
بخش زیادی از سردرگمی خریداران از اسمگذاری بازار میآید، نه از تفاوت واقعی فناوری. این تفکیک کمک میکند:

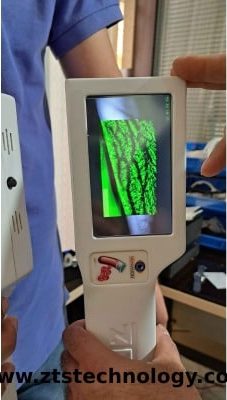

دستگاه رگیاب لیزری
در بازار ایران، «رگیاب لیزری» بیشتر به مدلهایی گفته میشود که تصویر رگ را با پرتو نوری متمرکز روی پوست تصویر میکنند. منبع نور در بسیاری از این دستگاهها لیزر کمتوان با کلاس ایمنی مشخص است.
پیش از خرید، دو چیز را از فروشنده بپرسید: کلاس ایمنی لیزر و طول موج کاری. اگر پاسخ روشنی داده نشد، این خودش یک علامت هشدار است. تابش مستقیم به چشم بیمار یا کاربر در هیچ مدلی مجاز نیست.
دستگاه رگیاب مادون قرمز (اینفرارد)
پرکاربردترین دسته. دستگاه با LEDهای مادون قرمز نزدیک، پوست را روشن میکند و دوربین حساس به IR بازتاب را ثبت میکند. نتیجه، تصویری با کنتراست بالا از شبکه وریدی است.
مدلهای خوب این دسته چند حالت نمایش دارند: عادی، معکوس، و حالتهایی با شدت مختلف برای پوست تیره یا روشن. این تنوع حالت، در عمل بیشتر از عدد رزولوشن به کار میآید.
دستگاه رگیاب نوری و LED
اینها بر پایه ترانسایلومینیشن کار میکنند؛ یعنی نور از یک سمت وارد بافت میشود و از سمت دیگر پراکنده میشود. رگ نور را جذب میکند و مثل خط تیره دیده میشود.
روی بافت نازک عملکرد خوبی دارد، بنابراین در نوزادان، شیرخواران و انگشتان انتخاب معقولی است. روی بازوی یک فرد چاق تقریباً بیفایده است. برندهایی مانند Veinlite بر همین اصل ساخته شدهاند.
نکته حرارتی را جدی بگیرید: LEDهای پرتوان میتوانند گرم شوند. پوست نوزاد به گرما حساس است، پس مدت تماس را کوتاه نگه دارید و از راهنمای سازنده تبعیت کنید.
دستگاه رگیاب پرتابل و هوشمند
مدلهای دستی و باتریخور برای ویزیت در منزل، آمبولانس و بخشهای پرتردد ساخته شدهاند. مدلهای پایهدار (رولاستند) برای اتاق ثابت نمونهگیری مناسبترند، چون کاربر هر دو دست را آزاد دارد.
معیارهایی که واقعاً روی تجربه روزمره اثر میگذارند:
- عمر باتری در یک شیفت کاری و زمان شارژ کامل
- وزن دستگاه؛ چند صد گرم اختلاف در استفاده مکرر محسوس است
- قابلیت شارژ همزمان با کار
- امکان تمیز و ضدعفونی کردن بدنه با محلولهای استاندارد بیمارستانی
- گارانتی و دسترسی به خدمات پس از فروش داخل کشور
عینک رگیاب و چراغ قوه رگیاب
این دو دسته از نظر قیمت جذاباند و از نظر کارایی محدود.
عینک رگیاب معمولاً فیلتر نوری دارد و کنتراست دید را کمی تغییر میدهد؛ انتظار تصویر واضحی مثل دستگاه پروجکشن نداشته باشید. چراغقوههای رگیاب نیز نوعی ترانسایلومیناتور سادهاند و بهترین نتیجهشان روی دست کودک و بافت نازک است.
اگر بودجه محدود است، اینها میتوانند نقطه شروع باشند. اگر مرکز شما روزانه با بیماران دشوار سر و کار دارد، سرمایهگذاری روی دستگاه اصلی صرفه بیشتری دارد.
طرز کار و مکانیزم دستگاه رگیاب
اساس کار و فناوری تشخیص رگ
زنجیره کار در مدلهای IR اینگونه است: تابش نور نزدیک مادون قرمز به پوست، جذب انتخابی نور توسط خون داخل ورید، ثبت بازتاب توسط سنسور، پردازش تصویر برای بالا بردن کنتراست، و نمایش خروجی روی پوست یا صفحه.
عوامل کاهنده کیفیت تصویر که در عمل بیشتر از همه دیده میشوند:
- ضخامت بافت چربی زیر پوست
- تاتو، خالکوبی و اسکار در محل
- مو زیاد در ناحیه
- نور شدید محیط، خصوصاً نور مستقیم آفتاب یا لامپهای پرقدرت روی محل
- خیس یا چرب بودن پوست
- فاصله نامناسب دستگاه از پوست
اجزای اصلی دستگاه
- منبع نور: LED مادون قرمز یا ماژول لیزر کمتوان
- سنسور یا دوربین حساس به طول موج مورد استفاده
- فیلتر نوری برای حذف نور مرئی مزاحم
- برد پردازش تصویر
- ماژول پروجکشن یا نمایشگر
- باتری قابل شارژ و مدار مدیریت توان
- بدنه قابل ضدعفونی و پایه یا دستگیره
کیفیت برد پردازش، همان چیزی است که تفاوت مدل ارزان و گران را میسازد. دو دستگاه با LED مشابه میتوانند تصویر کاملاً متفاوتی بدهند.
راهنمای کار با دستگاه رگیاب
روند عملی که در بیشتر مدلها جواب میدهد:
- نور مستقیم و شدید محیط را کم کنید.
- پوست را خشک و در صورت لزوم موزدایی کنید.
- دستگاه را در فاصله توصیهشده سازنده قرار دهید؛ فاصله اشتباه، تصویر را محو میکند.
- حالت نمایش را با رنگ پوست بیمار تطبیق دهید.
- مسیر و انشعاب رگ را ببینید، نقطه ورود را انتخاب کنید.
- پروتکل ضدعفونی پوست را طبق روش معمول انجام دهید؛ رگیاب جایگزین آن نیست.
- پس از هر بیمار، بدنه دستگاه را مطابق دستورالعمل سازنده تمیز کنید.
نکتهای که کاربران تازهکار زیاد اشتباه میکنند: تصویر رگیاب پروجکشن، تصویر سطحی است. اگر دست بیمار حرکت کند یا زاویه دستگاه تغییر کند، انطباق تصویر با رگ واقعی از بین میرود. پس تثبیت اندام و ثابت نگه داشتن دستگاه اهمیت دارد.
دستگاه رگیاب برای گروههای سنی مختلف

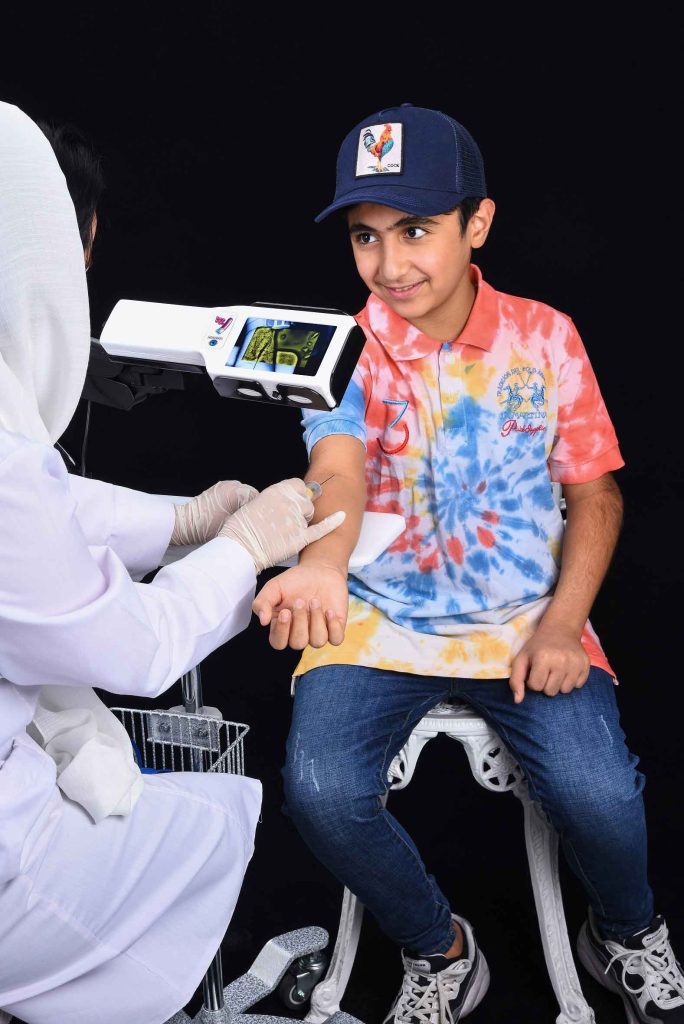

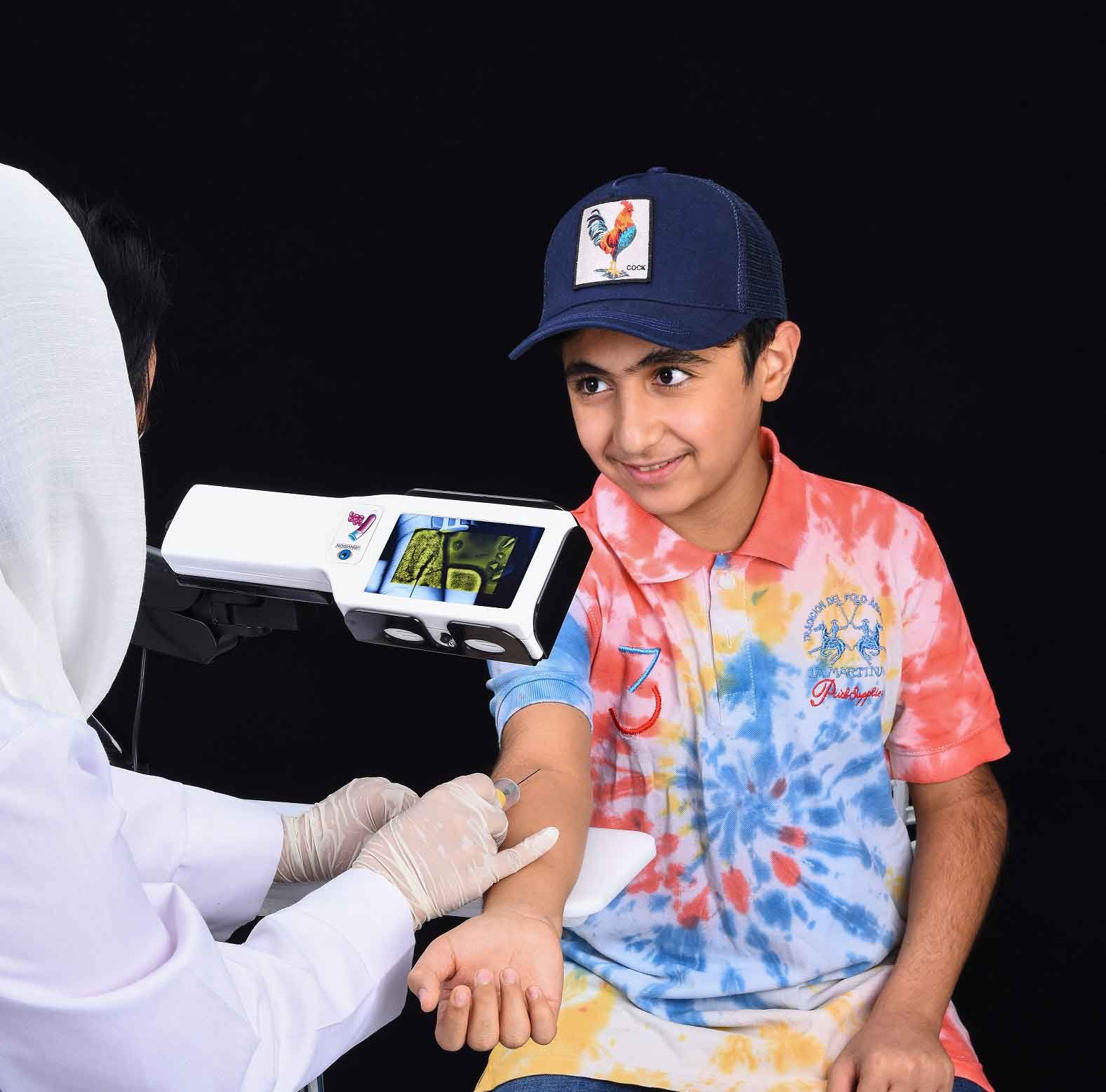

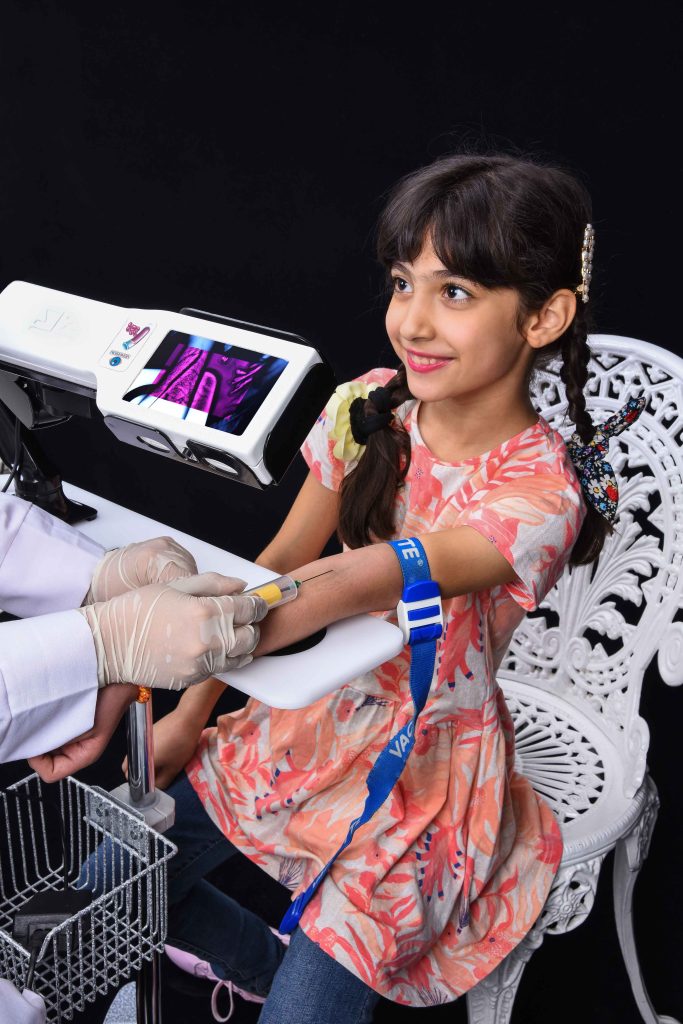

دستگاه رگیاب اطفال و کودکان
در کودکان دو مشکل همزمان وجود دارد: رگ نازک و بیمار بیقرار. رگیاب زمان جستوجو را کوتاه میکند و همین، تعداد تلاشهای ناموفق و استرس کودک را پایین میآورد.
برای این گروه، مدلهای سبک و دستی یا ترانسایلومیناتورهای مخصوص اطفال معمولاً کارآمدتر از دستگاههای بزرگ هستند. اگر مدل شما قطعه تماسی با پوست دارد، وجود پوشش یکبارمصرف برای کنترل عفونت را بررسی کنید.

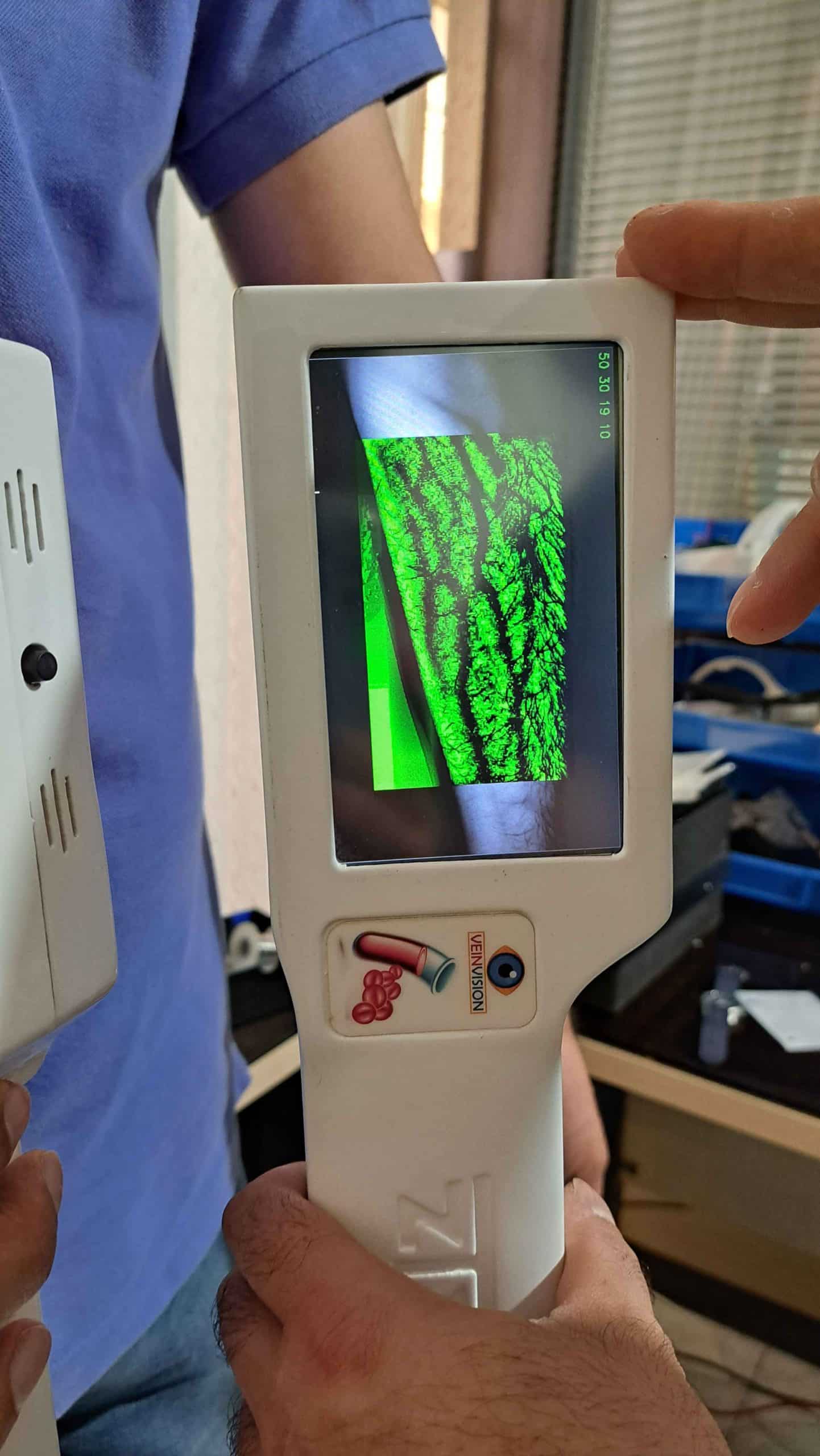

دستگاه رگیاب نوزاد
نوزادان، خاصه نوزادان نارس در NICU، حساسترین گروهاند. پوست نازک است و تحمل حرارتی پایین.
معیارهای انتخاب در این بخش سختگیرانهتر میشود: توان نوری قابل تنظیم و پایین، کمترین گرمای سطح تماس، بدنهای که بهراحتی ضدعفونی شود، و تأییدیه سازنده برای استفاده در نوزاد. اگر سازنده صریحاً کاربرد نوزادی را ذکر نکرده، دستگاه را برای NICU در نظر نگیرید.
استفاده در نوزاد باید زیر نظر پرسنل آموزشدیده و طبق پروتکل بخش انجام شود.
دستگاه رگیاب بزرگسالان
اینجا تنوع بیمار زیاد است، پس انعطاف دستگاه مهم میشود. برای بیمار چاق، مدلی لازم است که عمق تصویربرداری بهتری ارائه کند و حالتهای نمایش متعدد داشته باشد. در سالمندان، رگها شکنندهاند و دیدن انشعاب رگ پیش از ورود سوزن، احتمال پارگی را کم میکند.
مدل پروجکشن رومیزی یا پایهدار برای مراکز نمونهگیری بزرگسالان با حجم بالا، انتخاب منطقیتری است.
کاربرد در دامپزشکی
در دامپزشکی موی حیوان بزرگترین مانع است. روی نواحی کممو، مثل ناحیه گوش یا داخل پا، نتیجه بهتر است و در موارد دیگر معمولاً تریم موضعی لازم میشود.
برخی مدلهای انسانی در کلینیکهای دامپزشکی استفاده میشوند، ولی عملکردشان بین گونههای مختلف تفاوت زیادی دارد. اگر کاربرد اصلی شما دامپزشکی است، پیش از خرید تست عملی روی همان گونه هدف را از فروشنده بخواهید.

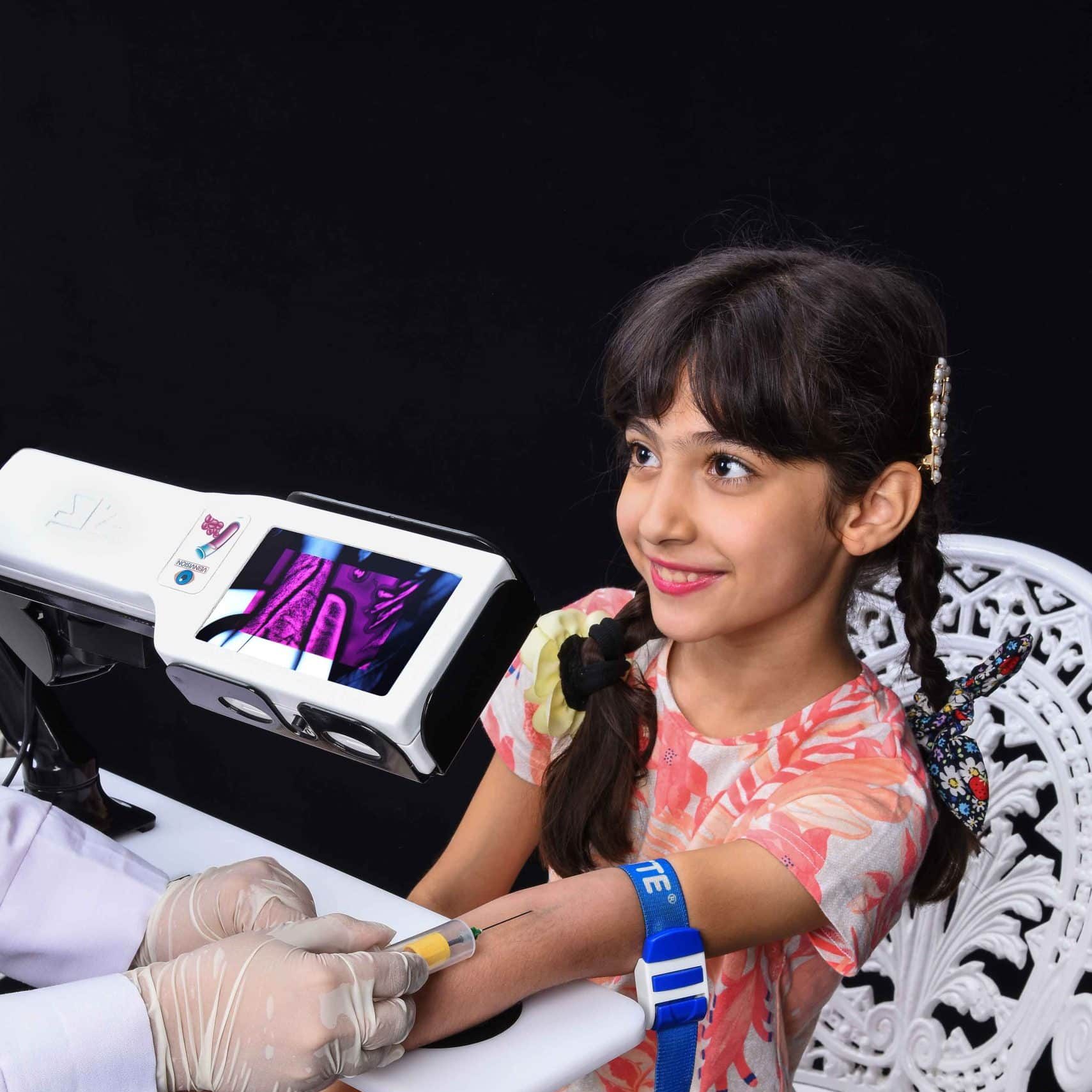

قیمت دستگاه رگیاب
درباره قیمت صریح باشم: بازار تجهیزات پزشکی ایران به نرخ ارز، تعرفه واردات و موجودی نمایندگی گره خورده و قیمتها در بازههای کوتاه تغییر میکنند. هر عدد ثابتی که در یک مقاله بخوانید، احتمالاً تا چند ماه بعد بیاعتبار است. بنابراین در ادامه به جای عدد، ساختار قیمت را توضیح میدهم تا بتوانید استعلامهای خودتان را ارزیابی کنید.
سه سطح قیمتی در بازار قابل تشخیص است:
- سطح اقتصادی: عینک رگیاب، چراغقوههای ترانسایلومیناتور و مدلهای ساده دستی
- سطح میانی: رگیابهای IR پرتابل با نمایش روی صفحه یا پروجکشن پایه، معمولاً وارداتی از تولیدکنندگان آسیایی یا ساخت داخل
- سطح حرفهای: مدلهای پروجکشن برندهای شناختهشده بینالمللی با پایه، حالتهای متعدد و پشتیبانی رسمی
قیمت دستگاه رگیاب لیزری
مدلهای پروجکشن با منبع لیزری معمولاً در سطح میانی به بالا قرار میگیرند. عواملی که قیمت را جابهجا میکنند: کیفیت ماژول نوری، دقت انطباق تصویر پروجکتشده با رگ واقعی، تعداد حالتهای نمایش، عمر باتری، و اینکه پایه استند همراه دستگاه است یا جدا فروخته میشود.
هنگام مقایسه دو قیمت، مطمئن شوید هر دو شامل پایه، آداپتور و گارانتی هستند. تفاوت قیمت گاهی از همین اقلام میآید، نه از خود دستگاه.
قیمت دستگاه رگیاب اطفال و نوزاد
مدلهای مخصوص نوزاد به دلیل الزامات ایمنی و کنترل توان نوری، معمولاً ارزانترین گزینه بازار نیستند. در مقابل، ترانسایلومیناتورهای ساده اطفال قیمت پایینتری دارند و برای مطب یا کلینیک کوچک منطقیاند.
اگر خرید برای بخش بیمارستانی است، هزینه لوازم مصرفی مثل پوششهای یکبارمصرف را هم در محاسبه سالانه بیاورید؛ این رقم در حجم بالا قابل توجه میشود.
قیمت رگیاب ایرانی در مقابل خارجی
مدل داخلی معمولاً دو مزیت روشن دارد: قیمت پایینتر و دسترسی سریعتر به تعمیر و قطعه. مدل برند خارجی معمولاً در کیفیت تصویر و پایداری عملکرد جلوتر است، ولی وابسته به نمایندگی رسمی و تأمین قطعه از خارج میشود.
تصمیم درست به الگوی مصرف شما بستگی دارد. برای یک مطب با چند رگگیری در روز، مدل داخلی معتبر کافی است. برای بخش انکولوژی یا NICU که کیفیت تصویر مستقیماً روی نتیجه بالینی اثر دارد، هزینه بیشتر توجیه دارد.

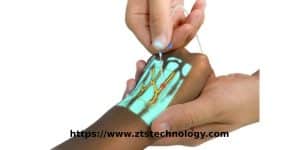

دستگاه رگیاب دست دوم و ارزان
خرید دست دوم میتواند صرفه اقتصادی داشته باشد، مشروط به چند بررسی:
- سلامت باتری؛ باتری فرسوده هزینه پنهان اصلی این خریدهاست
- کیفیت تصویر در تست عملی روی چند نوع پوست، نه فقط روی دست فروشنده
- کارکرد صحیح ماژول پروجکشن و انطباق تصویر
- وجود مدارک دستگاه و قابلیت پیگیری اصالت
- در دسترس بودن قطعه یدکی برای همان مدل
هشدار جدی درباره گزینههای بسیار ارزان: در بازار، اقلام تبلیغشدهای وجود دارد که فقط نور میتاباند و هیچ پردازش تصویری ندارد. اگر فروشنده حاضر به نمایش عملکرد دستگاه روی یک بیمار واقعی یا فیلم بیواسطه نیست، خرید را متوقف کنید.
برندها و مدلهای دستگاه رگیاب
در این بخش، نامهایی را میآورم که کاربران ایرانی زیاد جستوجو میکنند. مشخصات دقیق و بهروز هر مدل را باید از کاتالوگ رسمی سازنده یا نمایندگی مجاز بگیرید؛ نسخهها و ویژگیها تغییر میکنند.
AccuVein و برندهای آمریکایی
AccuVein یک شرکت آمریکایی و از شناختهشدهترین نامهای این حوزه است. سری AV آن از فناوری پروجکشن استفاده میکند؛ تصویر رگ مستقیماً روی پوست بیمار تابانده میشود و کاربر بدون تغییر زاویه نگاه کار میکند.
این برند در رده حرفهای بازار قرار دارد و در ایران عمدتاً از مسیر واردات در دسترس است. پیش از خرید، وضعیت گارانتی و تأمین قطعه را شفاف کنید. برند شناختهشده بدون پشتیبانی داخلی، در صورت خرابی دردسر میشود.
Veinlite هم نامی است که در دسته ترانسایلومیناتورهای LED، خصوصاً برای اطفال و نوزاد، زیاد شنیده میشود.
MobiVein (موبیوین)
MobiVein در بازار ایران به عنوان یک رگیاب پرتابل شناخته میشود و بین کاربرانی که به سبکی و قابلیت حمل اهمیت میدهند طرفدار دارد.
پیش از خرید این مدل و مدلهای مشابه، سه چیز را از فروشنده بخواهید: مشخصات فنی مکتوب، مدت و شرایط گارانتی، و تست عملکرد حضوری. مقایسه ویدیوی تبلیغاتی با عملکرد واقعی روی پوست تیره یا بازوی چاق، تفاوتها را نشان میدهد.
مدلهای VRA2600-HSE و VRG115
این کدها در بازار ایران به عنوان مدلهای رگیاب جستوجو میشوند و معمولاً از تولیدکنندگان آسیایی تأمین میشوند. چون در این دسته، مدلهای مشابه با کدهای نزدیک زیاد است، احتمال اشتباه در سفارشگذاری وجود دارد.
راهحل عملی: کد دقیق مدل را روی پلاک خود دستگاه ببینید، نه فقط در فاکتور. سپس همان کد را در کاتالوگ سازنده جستوجو کنید و مشخصات را تطبیق دهید.
برندهای ایرانی (نوزاد درمان، گارو، وینتک)
تولید داخلی در حوزه رگیاب و تجهیزات نوزادی رشد داشته و نامهایی مانند نوزاد درمان، گارو و وینتک در جستوجوهای کاربران دیده میشود.
معیار ارزیابی برند داخلی، فراتر از قیمت است:
- ثبت دستگاه در اداره کل تجهیزات پزشکی و داشتن کد IRC
- ارائه فاکتور رسمی و کارت گارانتی معتبر
- سابقه فروش به مراکز درمانی و امکان استعلام از آن مراکز
- دسترسی به تعمیرگاه و قطعه
- ارائه دفترچه راهنمای فارسی
کد IRC را میتوانید در سامانه رسمی تجهیزات پزشکی وزارت بهداشت بررسی کنید. این کار چند دقیقه وقت میگیرد و از خرید کالای بدون مجوز جلوگیری میکند.
راهنمای خرید دستگاه رگیاب
خرید از دیجیکالا و فروشگاههای آنلاین
پلتفرمهای عمومی مثل دیجیکالا و ترب برای مقایسه قیمت و دیدن دامنه محصولات مفیدند. برای تجهیزات پزشکی، اما، چند نکته را نباید نادیده گرفت.
عکس و عنوان محصول در این پلتفرمها گاهی با کالای ارسالی تطابق کامل ندارد، خصوصاً در مورد فروشندگان متعدد یک محصول مشترک. پیش از پرداخت، این موارد را بررسی کنید:
- هویت فروشنده و امکان تماس تلفنی مستقیم
- صدور فاکتور رسمی با ذکر مدل و شماره سری
- شرایط بازگشت کالا در صورت عدم تطابق
- گارانتی مکتوب، نه فقط ذکر کلمه «گارانتی» در توضیحات
برای خرید دستگاه گرانقیمت یا خرید سازمانی، تأمین از نمایندگی مطمئنتر است. تست حضوری در آن مسیر ممکن میشود.
انتخاب بین دستگاه ایرانی و خارجی
پرسشهایی که پاسخشان انتخاب را روشن میکند:
- روزانه چند رگگیری انجام میدهید؟
- بیماران دشوار شما بیشتر در کدام گروهاند: نوزاد، چاق، سالمند، انکولوژی؟
- دستگاه ثابت میماند یا جابهجا میشود؟
- تحمل شما برای توقف کار در زمان تعمیر چقدر است؟
- بودجه شما یکباره تأمین میشود یا مرحلهای؟
هر چه پاسخها به سمت حجم بالا و بیمار دشوار برود، وزن کیفیت تصویر بیشتر میشود. هر چه به سمت مصرف موردی و بودجه محدود برود، مدل داخلی با پشتیبانی نزدیک منطقیتر است.
نمایندگیها و شرکتهای فروش
هنگام مراجعه به نمایندگی، اینها را مطالبه کنید:
- نمایش عملکرد دستگاه روی چند نمونه پوست متفاوت
- مجوزهای دستگاه و کد IRC
- متن مکتوب گارانتی با ذکر موارد استثنا
- اطلاعات مربوط به قطعات مصرفی و قیمت آنها
- آموزش کاربری برای پرسنل، خصوصاً در خرید بیمارستانی
اگر مرکز درمانی هستید، خرید از تأمینکنندهای که سابقه قرارداد با مراکز مشابه دارد، ریسک پشتیبانی را کم میکند.
رگیاب موبایلی و اپلیکیشن اندروید
برنامه رگیاب برای گوشی
اینجا باید یک انتظار غلط رایج را تصحیح کنم. دوربین اکثر گوشیهای هوشمند فیلتر مسدودکننده مادون قرمز (IR-cut filter) دارد تا رنگ عکسها طبیعی بماند. همان فیلتری که برای عکاسی لازم است، مانع رسیدن نور مادون قرمز به سنسور میشود.
نتیجه ساده است: بدون سنسور مناسب و منبع نور IR اختصاصی، اپلیکیشن نمیتواند کاری را انجام دهد که یک دستگاه رگیاب انجام میدهد. بیشتر برنامههایی که با این نام عرضه میشوند، فیلتر رنگی یا افکت تصویری روی عکس دوربین اعمال میکنند.
دانلود و کارایی نرمافزارهای رگیاب
استفاده از این اپلیکیشنها برای تصمیم بالینی توصیه نمیشود. اتکا به تصویر نادرست، احتمال تلاش ناموفق و آسیب به بیمار را بالا میبرد.
دو نکته امنیتی هم هست. اپلیکیشنهای نامعتبر دسترسی دوربین و گاهی مجوزهای اضافه میخواهند، و نصب فایل APK از منابع ناشناس ریسک بدافزار دارد.
استثنا: بعضی دستگاههای رگیاب حرفهای، اپلیکیشن همراه رسمی برای اتصال و تنظیمات دارند. آن اپلیکیشن جزئی از سیستم سختافزاری است، نه جایگزین آن.
ساخت دستگاه رگیاب
آموزش و مدار ساخت دستگاه رگیاب خانگی
جستوجوی «ساخت دستگاه رگیاب» بیشتر از سمت دانشجویان مهندسی پزشکی، الکترونیک و علاقهمندان به پروژههای آموزشی میآید. منطق پروژه معمولاً حول این اجزا شکل میگیرد: LED مادون قرمز، دوربین بدون فیلتر IR، فیلتر نوری، و پردازش تصویر با یک برد مثل رزبریپای برای بالا بردن کنتراست.
به عنوان تمرین یادگیری اپتیک و پردازش تصویر، پروژه ارزشمندی است. مسیر یادگیریاش هم روشن است: کار با طول موج، تنظیم نوردهی، و الگوریتمهای افزایش کنتراست.
نکات و محدودیتهای ساخت دستساز
جایی که باید صریح بود: دستگاه دستساز را روی بیمار به کار نبرید.
دلایل فنی و قانونی این توصیه:
- توان نوری کنترلنشده میتواند برای چشم یا پوست خطر داشته باشد، خصوصاً با ماژولهای لیزری تهیهشده از منابع نامشخص
- بدنه بدون طراحی مناسب، قابل ضدعفونی نیست و ریسک انتقال عفونت دارد
- ایمنی برقی و ایزولاسیون در پروژههای خانگی معمولاً استاندارد نیست
- استفاده بالینی از تجهیزات فاقد مجوز، از نظر مقررات تجهیزات پزشکی مجاز نیست و مسئولیت حقوقی ایجاد میکند
- خطای تصویر در دستگاه کالیبرهنشده، کاربر را به مسیر اشتباه هدایت میکند
پروژه دانشجویی را در فضای آزمایشگاهی و روی فانتوم یا مدل شبیهساز نگه دارید. اگر قصد تولید تجاری دارید، مسیر درست، طراحی مطابق استانداردهای ایمنی الکتریکی و نوری تجهیزات پزشکی و سپس اخذ مجوزهای لازم است.
پرسشهای متداول
دستگاه رگیاب دقیقاً چه کاری انجام میدهد؟
مسیر وریدهای سطحی را با نور قابل دیدن میکند تا کاربر پیش از تزریق، نقطه ورود سوزن را انتخاب کند. تشخیص بیماری انجام نمیدهد.
رگیاب برای نوزاد بیخطر است؟
مدلهایی که سازنده کاربرد نوزادی را تأیید کرده و توان نوری قابل کنترل دارند، طبق دستورالعمل قابل استفادهاند. مدت تماس را کوتاه نگه دارید و از پرسنل آموزشدیده استفاده کنید. تصمیم نهایی با کادر درمان مسئول بخش است.
رگیاب لیزری بهتر است یا مادون قرمز؟
این دو دسته همپوشانی دارند و نامگذاری بازار گمراهکننده است. معیار مفیدتر: کیفیت تصویر روی پوست هدف شما، شکل خروجی (پروجکشن یا نمایشگر)، و کیفیت پردازش تصویر.
آیا اپلیکیشن رگیاب واقعاً کار میکند؟
برای کاربرد بالینی، نه. فیلتر IR دوربین گوشی مانع ثبت نور مادون قرمز است و بیشتر این برنامهها فقط افکت رنگی اعمال میکنند.
رگیاب رگ عمقی را هم نشان میدهد؟
خیر. دامنه کار این دستگاهها وریدهای سطحی است. برای دسترسی عمقی، سونوگرافی ابزار مناسب است.
قبل از خرید چه چیزی را باید بررسی کنم؟
مجوز و کد IRC، گارانتی مکتوب، دسترسی به قطعه و تعمیر، و مهمتر از همه، تست عملکرد روی نوع پوست و گروه بیماری که واقعاً با آن کار میکنید.
دستگاه دست دوم بخرم؟
اگر باتری سالم است، تصویر در تست عملی تأیید میشود، مدارک دستگاه موجود است و قطعه یدکی در دسترس است، گزینه معقولی است.
عینک رگیاب جایگزین دستگاه است؟
نه. کارایی محدودی دارد و به بافت نازک وابسته است. برای نیاز جدی و روزمره، دستگاه اصلی لازم است.
جمعبندی
انتخاب رگیاب کمتر به برند و بیشتر به تطابق دستگاه با بیمار شما بستگی دارد. اگر بیشتر با نوزاد و کودک کار میکنید، مدل ترانسایلومینیشن سبک با توان نوری قابل تنظیم اولویت دارد. اگر با بیمار چاق، سالمند یا انکولوژی سر و کار دارید، مدل پروجکشن با پردازش تصویر بهتر ارزش هزینه اضافه را دارد.
سه کاری که پیش از پرداخت انجام دهید: تست عملکرد روی همان نوع پوستی که با آن کار میکنید، بررسی کد IRC در سامانه تجهیزات پزشکی، و گرفتن گارانتی مکتوب با شرایط روشن. این سه مورد بیشتر از مقایسه جدول مشخصات، از خرید اشتباه جلوگیری میکند.
و یک یادآوری: این دستگاه یک ابزار کمکی است. مهارت رگگیری کاربر همچنان تعیینکننده اصلی نتیجه است.

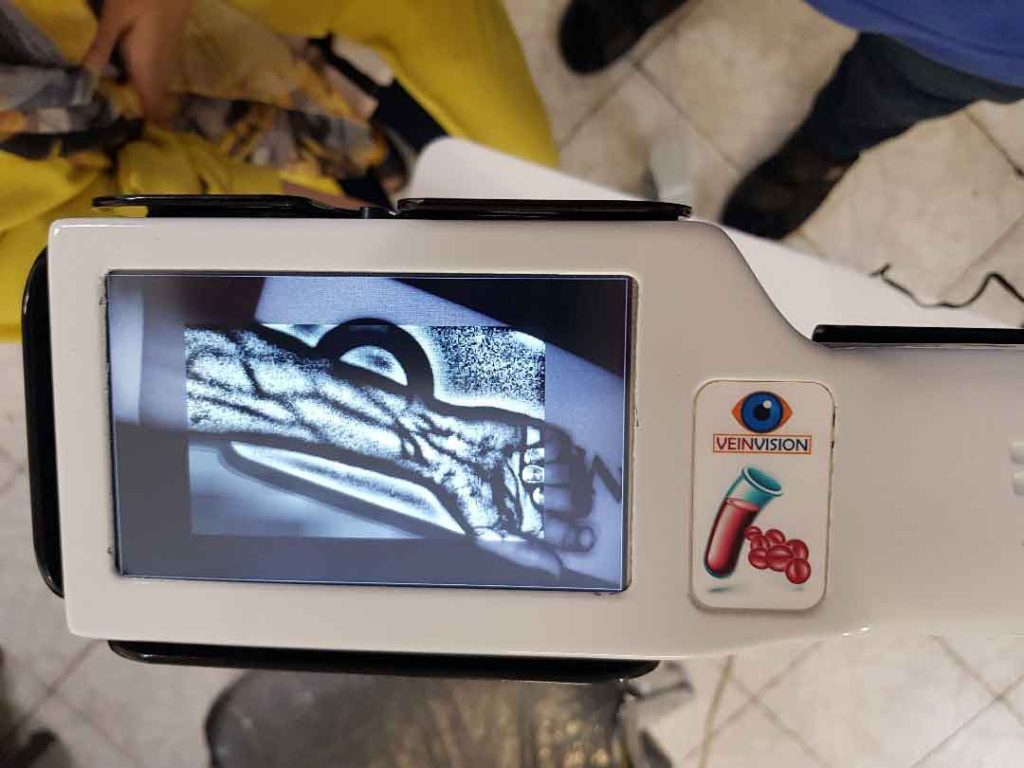

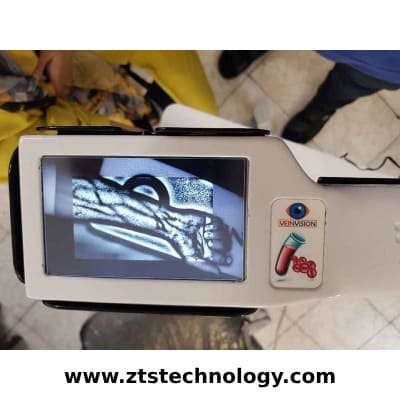

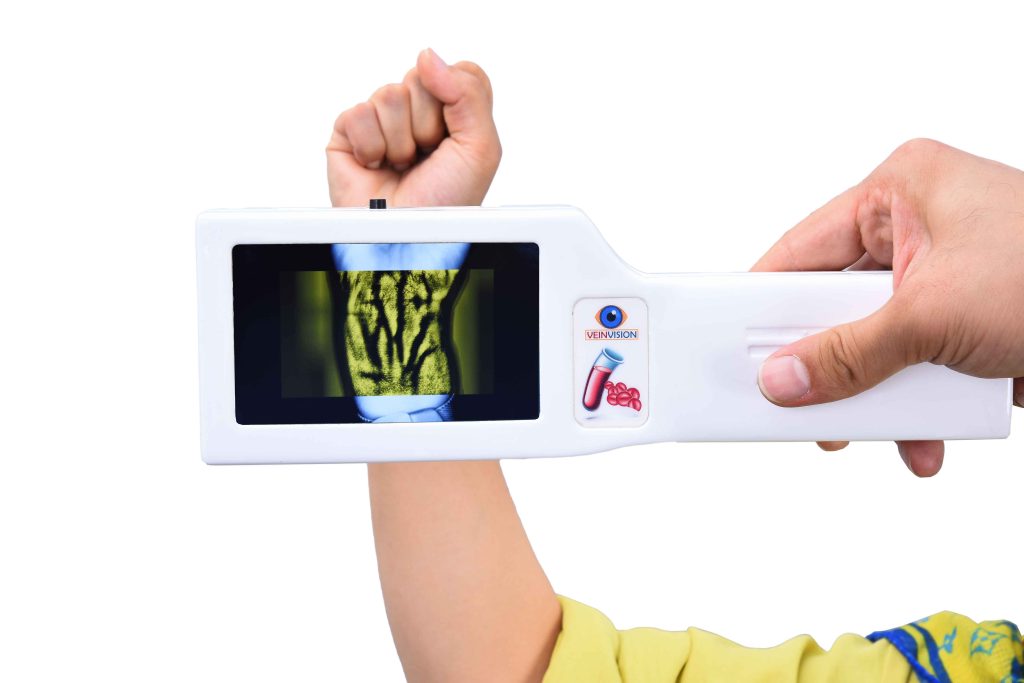

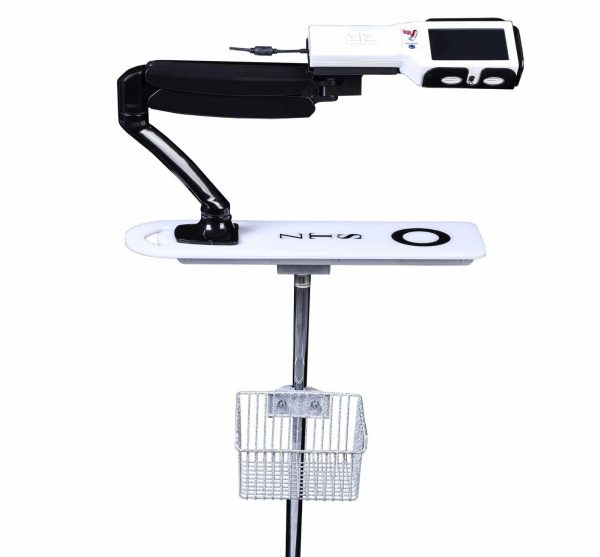

مزایای دستگاه VeinVision L6A نسبت به دستگاه Accuvein امریکا

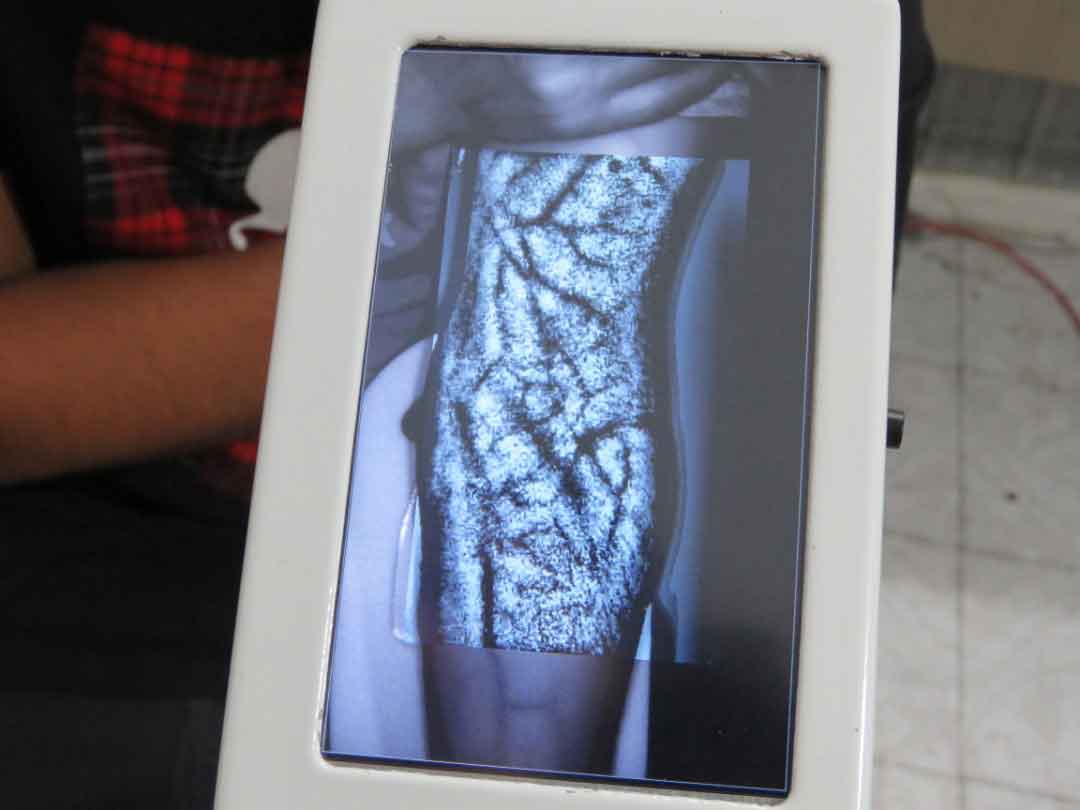

- نمایش رگها به صورت واضح در مانیتور
- عدم حذف قسمتی از رگها در فرایند پردازش
- داشتن بالاترین افتراق بین پوست و رگ در نمایشگر در حالی که در دستگاه امریکایی Accuvein افتراق رگ با پوست صرفا رنگ پوست و نور پروژکتور دستگاه میباشد.
- عدم نیاز به کالیبراسیون و عدم حساسیت به ضربه
- در دستگاه Accuvein رگها که دارای تصویر 2 بعدی میباشند با پروژکتور روی سطح 3 بعدی بافتت برگردانده میشوند که این امر موجب عدم دقت تصویر نمایش داده شده رگها میباشد.
- دارای پشتیبانی و خدمات پس از فروش میباشد.
- قابلیت تغییر رنگ نمایش پوست به دلخواه کاربر
- قیمت بسیار پایینتر
مزایای دستگاه VeinVision L6A نسبت به دستگاه Venascope VNS6 ایرانی
- دارای منبع تابش دارای استاندارد های بیولوژیک و بدون آسیب به چشم و پوست
- سرعت پردازش بسیار بالاتر
- دارای افتراق بالاتر در نمایش رگها
- قابلیت نمایش رگها تا عمق 8 میلیمتر
- دارای پایه چرخ دار
- دارای محل قرار گیری دست
- قابل استفاده به صورت پرتابل
- قابل تجهیز به باتری
- دارای نمایشگر با وضوح بالاتر
مزایای دستگاه VeinVision L6A به دستگاه VeinProbe کره جنوبی
- بسیار سبکتر
- قابل استفاده به صورت پرتابل
- دارای موتور پردازش تصویر بسیار قویتر
- نمایش واضح رگها
- بالاترین افتراق نمایش رگها در بین رگیاب های تولید شده
- کاربرد بسیار آسانتر (مانند یکک شیشه که از پشت آن رگها را مشاهده میکنید.)
رگیابهای نوری وابستگی به نور محیط دارند ولی رگیاب VeinVision L6A که بر اساس مادون قرمز کارمیکنند، هیچ وابستگی به نور محیط ندارند.
برای خرید دستگاه رگیاب و دریافت مشاوره رایگان ، با کارشناسان ما در زبدگان طب و صنعت تماس بگیرید (09121040762) یا به آدرس (حکیمیه بلوار باباییان خیابان افق پارک علمی فناوری سلامت دانشگاه علوم پزشکی شهید بهشتی یال شرقی واحد 1) مراجعه کنید.
نقد و بررسیها
هنوز بررسیای ثبت نشده است.
